Detalhes do produto:
|
| Nome do Produto: | Com o painel composto de aço inoxidável anel interno de aço inoxidável para água quente | Material: | aço e PEX virgem |
|---|---|---|---|
| Uso: | sistema de tubulação de abastecimento de água | Futuro: | Dentro do anel de aço inoxidável interno |
| Estrutura: | O anel interno inoxidável + 100% virgem PEX + tubo de aço galvanizado por imersão a quente. | Tamanho: | DN25-DN400 |
| Cor: | Vermelho para tubo de plástico interno | ||
| Destacar: | Tubo de plástico reforçado de 100 mm,tubo de plástico reforçado Tubo de plástico reforçado de 4 mm,6 m |
||
Grau: Água Quente

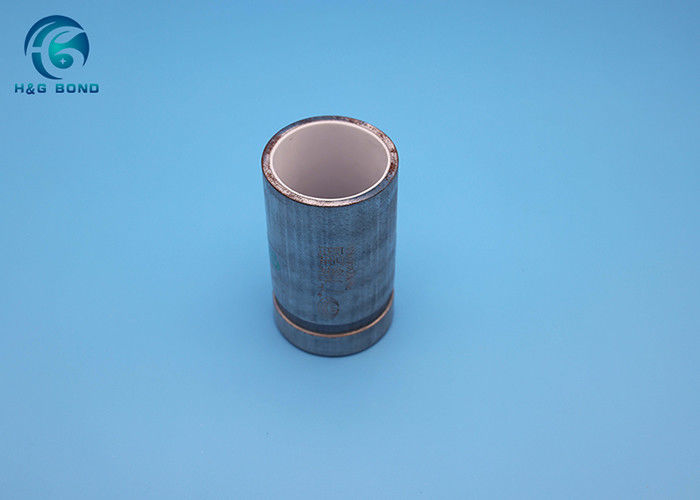

Produto:Com anel interno de aço inoxidável painel composto de plástico-aço para água quente
Propriedades físicas
| Diâmetro interno | Diâmetro externo | Espessura do tubo de aço | Espessura do tubo de plástico | Comprimento do tubo | |
| milímetros | dentro | milímetros | milímetros | milímetros | milímetros |
| 15 | 1/2 | 21.3 | 2.8 | 1,5±0,2 | 6000 |
| 20 | 3/4 | 26.9 | 2.8 | 1,5±0,2 | 6000 |
| 25 | 1 | 33,7 | 3.2 | 1,5±0,2 | 6000 |
| 32 | 4/11 | 42.4 | 3.5 | 1,5±0,2 | 6000 |
| 40 | 02/11 | 48.3 | 3.5 | 1,5±0,2 | 6000 |
| 50 | 2 | 60,3 | 3.8 | 1,5±0,2 | 6000 |
| 65 | 21/02 | 76.1 | 4.0 | 1,5±0,2 | 6000 |
| 80 | 3 | 88,9 | 4.0 | 2,0±0,2 | 6000 |
| 100 | 4 | 114.3 | 4.0 | 2,0±0,2 | 6000 |
| 125 | 5 | 139,7 | 4.0 | 2,0±0,2 | 6000 |
| 150 | 6 | 165.1 | 4.5 | 2,0±0,2 | 6000 |
| 200 | 8 | 219,0 | 6 | 2,5(0,-0,5) | 6000 |
| 250 | 10 | 273.1 | 7,0 | 3,0±0,5 | 6000 |
| 300 | 12 | 323,9 | 8,0 | 3,0±0,5 | 6000 |
| 350 | 14 | 377 | 8,0 | 3,0±0,5 | 6000 |
| 400 | 16 | 426 | 8,0 | 3,0±0,5 | 6000 |
Largura e tolerância de profundidade padrão das ranhuras
| Diâmetro do Tubo | Profundidade da Vala | Largura da Ravina | Diferença Comum |
| 60~150 | 1,9 mm ~ 2,3 mm | 9mm~9,5mm | ±1mm |
| 200~250 | 2,4 mm ~ 2,7 mm | 11,4 mm ~ 12,4 mm | ±1mm |
| 300 | 2,6 mm ~ 3,0 mm | 11,4 mm ~ 12,4 mm | ±1mm |
processamento de produção:
Inscrição
Sistema de tubulação de abastecimento de água para água doméstica, água potável e projetos, outros campos relevantes.
Vantagens
1. Alta resistência mecânica.O tubo composto de aço-plástico de anel sólido interno tem a mesma resistência mecânica excelente que o tubo de aço galvanizado por imersão a quente.Possui forte resistência ao impacto, flexão e pressão, e a faixa de pressão operacional é menor ou igual a 1,6Mpa.
2. Anticorrosão e longa vida útil.O fluido de transporte é efetivamente isolado do metal, apenas em contato com a camada de plástico, e tem um bom efeito anticorrosivo, o que prolonga muito a vida útil da tubulação e pode ser usado por 70 anos em condições normais.
3. A resistência do fluido é pequena.A parede interna do tubo composto de aço-plástico com anel sólido interno é lisa, o coeficiente de atrito é pequeno, a taxa de fluxo é rápida, nenhuma incrustação é acumulada e a resistência do fluido é pequena.
4. Bom desempenho de higiene.O tubo de plástico revestido é feito de plástico de grau alimentício, marca PEX virgem, que não poluirá o meio transportado, a parede interna é lisa, livre de incrustações e ferrugem, garantindo que os indicadores de qualidade e saneamento da água atendam à transmissão doméstica de água e padrões de distribuição, e a qualidade atinge o nível de qualidade internacional.
5. Os tubos de plástico e aço são bem combinados.Adesão forte, não é fácil de cair, bom desempenho de vedação, sem furos ou rachaduras para garantir nenhum vazamento.
6. A camada de plástico tem bom desempenho.Baixa condutividade térmica, proteção ambiental e economia de energia, boa fragilidade a baixa temperatura e pequeno coeficiente de expansão.
7. Instalação simples.O processo de instalação tradicional e o uso de acessórios para tubos correspondentes com forte absorção de energia de vedação, a conexão é confiável, simples e rápida.A tubulação é fácil de manter e o custo de manutenção é baixo.
8. O equipamento principal é autodesenvolvido e possui características e tecnologia profissional que as empresas comuns não podem imitar.A eficiência de produção e a capacidade de produção são 3-5 vezes maiores que as das empresas em geral.O prazo de entrega exigido pelos clientes pode ser assegurado.
Inspeção do tubo de aço galvanizado por imersão a quente - polimento do interior do tubo - insira o tubo PE / PEX - alta pressão e alta temperatura e aquecimento para compor o tubo de aço e o tubo PEX - resfriamento - fixação da cabeça do tubo - Fixação do aço inoxidável interno anel- Escrevendo palavras- corrigiu a capa-embalagem-colocou no armazenamento.
Método de instalação e conexão
1. Conexão do sulco
uma.Selecione uma conexão ranhurada compatível com o padrão;
b.A pressão de trabalho da junta do tubo ranhurado deve corresponder à pressão de trabalho da tubulação;
c.Selecione o anel de vedação de borracha do padrão composto de água potável e o tubo de água quente adota o anel de vedação de borracha resistente à temperatura.
2. Conexão roscada
uma.Escolha a Conexão Roscada que atenda aos requisitos;
b.O tubo revestido de plástico não deve ser conectado diretamente com a válvula, devendo ser utilizada uma junta de tubo de transição especial com roscas internas e externas de latão revestidas com plástico;
c.O tubo revestido de plástico não deve ser conectado diretamente com a torneira de abastecimento de água, e deve ser usada uma junta de tubo de rosca interna de latão especial;
d.Juntas de transição especiais devem ser usadas ao conectar tubos revestidos de plástico com tubos de cobre e tubos de plástico;
3.Conexão do flange
uma.Quando a pressão de trabalho do sistema de tubulação for maior que 1,0Mpa e menor que 2,5Mpa, a conexão de flange pode ser usada;
b.O nível de pressão do flange corresponde à pressão de trabalho da tubulação;
c.Juntas de borracha são usadas para juntas de flange.Quando juntas de grande diâmetro precisam ser emendadas, elas devem usar juntas sobrepostas oblíquas e sem juntas planas.
